此流水線適合大批量自動化生產，能制造出符合國家標準的優質瓦楞紙板，生產效率高，紙板質量好，采取集中控制，操作簡便，維修方便，安全可靠，大大降低了人工勞動強度，該生產線采用目前國際節能方式，用高溫導熱油給整機提供熱源，較蒸汽加熱節約能源60%以上，大大降低了能耗，有效壓縮了生產成本，是當今經濟型的理想產品，適合大中型紙箱廠使用。

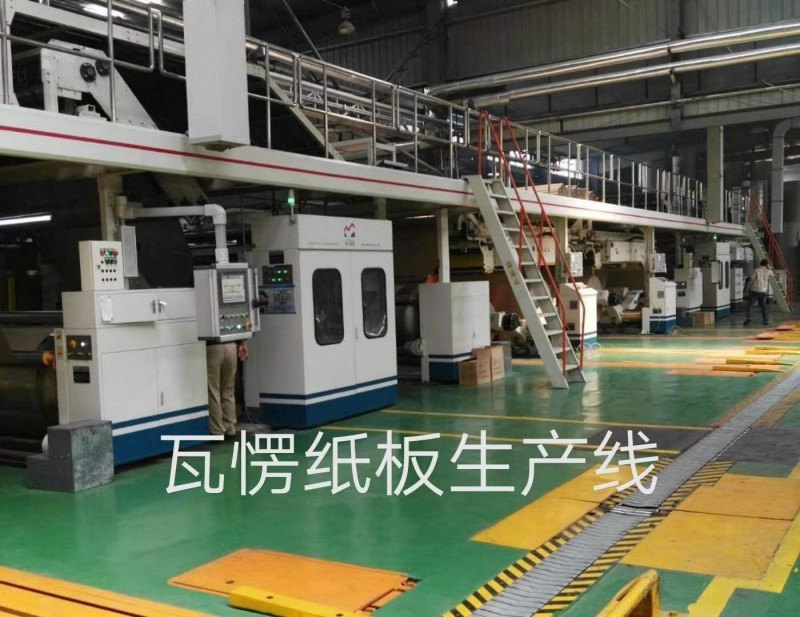

一、產品名稱：五層瓦楞紙板生產線
規格型號：WJ5-100-1600
機械速度：100m/min
工作速度：60-100m/min
工作寬度：1600mm
紙質：面紙125-360g/m2，芯紙115-180g/m2
瓦楞楞型：UV型A、C、B、BC楞任選
蒸汽壓力與耗量：1.0-1.2MPa，耗量約4t/h
空氣壓力與耗量：0.8-1.0MPa，耗量約1.0m3/min
電源：380V50HZ，總裝機容量約：140KW
二、產品內容及報價
|
序號 |
名稱 |
型號 |
單位 |
數量 |
|
1 |
電動無軸支架 |
（1600型，原紙升降、夾臂有電機驅動，可進行加緊、松開和同時左右移動、氣動剎車） |
臺 |
3 |
|
2 |
單面機 |
（1600型，采用罩吸式真空吸附導紙，鉻鉬合金瓦楞直徑φ320mm。膠量手動微調，膠泵自動循環，萬向節傳動） 材料選用優質鉻鉬合金鋼。 瓦楞形狀為國際通用U形，經精心設計，縮紙率低，壓制出的紙板質量好，強度高。 采用進口精密機床，選進的成型磨削和電腦分度工藝，保證楞型尺寸精度符合國家標準。 楞齒表面經中頻 淬火處理，硬度達到HV600以上，上瓦楞輥中高、呈腰鼓形，使用壽命長。 |
臺 |
2 |
|
3 |
輸紙過橋 |
（1600型單面機驅動，自動同步運轉。電動調整紙板對齊，采用吸附式張力控制。） |
套 |
1 |
|
4 |
二次涂膠 |
（1600型，膠量間隙手動調整，氣動壓紙，膠泵自動循環，涂膠單獨驅動，外接動力，機械上保持同步。） |
臺 |
1 |
|
5 |
三重預熱器 |
（600-1600型，電動調整預熱面積，直徑φ600mm。) |
臺 |
1 |
|
6 |
預熱器 |
（600-1600型，預熱輥直徑φ600mm，電動調整預熱面積） |
臺 |
4 |
|
7 |
雙面機 |
（1600型，520mm×16塊加熱板，密集式壓輥加壓式，電動整體提升下降。棉織帶氣動張緊，上下帶手動調整張力，棉織帶沈陽產。主動軸單力驅動，電磁無極調速。） |
套 |
1 |
|
8 |
薄刀機 |
（1600型，四刀六線，薄刀分紙。手動換單，自動磨刀，整機電動軸向移動，有效配合紙幅偏移，自動跟蹤生產線速度，河北東光產。） |
臺 |
1 |
|
9 |
單刀電腦橫切機 |
（1600型進口交流伺服電機，刀輥伺服控制橫切；進出紙輸送變頻控制，自動跟蹤生產線速度；自動換單可預存多組訂單，河北東光產。） |
臺 |
1 |
|
10 |
制膠循環系統 |
（主體、載體、儲存制膠系統一套，各用膠設備循環供膠，液體自動控制） |
套 |
1 |
|
11 |
空氣壓縮系統 |
（采用0.6m?/min，空壓機1臺）， |
套 |
1 |
|
12 |
電氣控制系統 |
（元器件采用國內、國際知名品牌，普通電器控制，主動力無極電磁調速。） |
套 |
1 |
|
13 |
蒸汽系統 |
（各機組均設計成獨立單元供氣，獨立直通輸水，管道與旋轉加熱部件以金屬軟管柔性連接。） |
套 |
1 |
|
14 |
橫向輸出 |
自動堆碼，自動計數，和生產線同步 |
臺 |
1 |
??
??
??
??
